三维立体画

 122 1 2015年11月16日

1、双眼效应

我们通过双眼观察世界最大的好处就是可以重构三维空间。虽然我们每只眼睛看到的画面都是二维的，但是由于两只眼睛所处位置不同，看到的图像也有所差异，大脑根据经验以及这小小的差异（双眼离被观察物体越远，差异越小）瞬间就可以重构周围的三维世界！这不是人类特有的技能，而几乎是所有捕食动物都具备的技能（由于捕食动物需要追逐猎物，一般双眼都生长在头部的前方，利用双眼效应就可以确定猎物的空间位置了；而被捕食动物需要躲避天敌，一般双眼生长在头部的两侧，即便不转动脑袋也可以观察周围的一切，虽然这样双眼无法定位天敌空间位置，但它们更需要的是提前观察到天敌的靠近；此外，在生物链中，捕食者和被捕食者的角色也不是一成不变的，所以以上结论只适用于大多数情况，也有例外）。这么重要的技能，在智能化越来越高的现代显得尤为重要。比如，三维重建，立体电影和今天要说的三维立体画等，都是对双眼效应的利用。

实际上双耳也有类似的功能。不多说了，好像扯得有点远了。

2、三维立体画

2.1、闲话

第一次看到三维立体画是在90年代的某个周末，记得花了近一个小时才算基本掌握了一种观看方法（平行法）。那时才十岁左右，感觉无比地神奇，无比的兴奋。

前段时间在维基百科上玩耍时，看到此词条，又勾起了童年的回忆……

于是，有了此文。

2.2、三维立体画的原理

引子

利用双眼效应在二维图像上构建三维物体，方法不同就出现了不同的形式的结果：红蓝立体电影，左右立体电影，三维立体画等。

实际上，三维立体画只记录了图像上每点的空间高度。

其基本原理很简单，仅需要初中几何知识就够用了，下面以平行观测法为例作简要介绍。如下图（俯视，即一行像素）所示，$ABCDEFG$是由7个点组成的等距点列，当双眼定焦在图中的“视觉平面”上时，$AB$两点将重合组成一个$H$点，$BC$两点将组成一个I点……

根据相似三角形的性质（或平行线截线段性质），可知$HIJKLM$这6个点在共线，即它们到图像所在平面的距离相等。

Autostereogram11

如果将$EFG$三点向左平移相同的一段距离，则$DE$两点组成的像$K$点将会向双眼靠近，给人的感觉是$K$点从视觉平面上凸起来了，而且移动的距离越大凸起得就越多，但移动距离不能超过点列间距的一半，见下图：

Autostereogram33

虽然这时$LM$两点也向左平移了，但它们并没凸起或凹下，而是仍在视觉平面。

如果只平移$E$点，而不移动$FG$两点，则不是我们想要的效果了。如下图所示：

Autostereogram22

原理

根据上面的介绍， 选择$n+1$个颜色一样的点列${{\left\{ {{P}_{1i}} \right\}}_{n+1}}$，以相同的距离$d$水平排列在纸上，每点占一个像素位置。再在每点右侧一个像素的位置设置另一种相同颜色的点列${{\left\{ {{P}_{2i}} \right\}}_{n+1}}$，直至${{\left\{ {{P}_{di}} \right\}}_{n+1}}$。这样一行像素便设置完了，实际上还可以理解为：选择$d$个颜色不同的一组点，然后将其复制$n$份，依次排列在右侧。

之后每一行像素的设置和上面的相同，这样就得到了一张“母板”图。实际上最简单的方法就是：随机生成一个若干行$d$列的图像，将其复制$n$份，依次排列在右侧，得到一张若干行$\left( n+1 \right)d$列的图像。

把图像想像成$XOY$平面，找一个三维物体的表面位置数据，计算出在点$\left( x,y \right)$处物体的最大高度$z$，以此推算出图像中对应的点列需要如何平移。

另外，需要注意两点：

  1. 对应的点及其所在点列中右侧的点都要平移；
  2. 由于是向左平移，所以要先处理完左侧的像素后再处理它右侧的；
  3.  在编写程序时，很多方面是可以删简的。比如母板，并不需要将每一个像素复制出${n+1}$份。详见程序。

2.3、三维立体画的制作

作为 Mathematica 的爱好者，这里还是用此神器。程序和所需素材已经放在 GitHub 中了，欢迎大家一起改进它，或点此直接下载。

2.4、一些小作品（单击放大）

随机点三维立体画

Autostereogram

图像三维立体画

Autostereogram_picture

随机点动态三维立体画

Autostereogram

2016-04-14

文字版

方法类似不多介绍，下面是代码和结果：

Remove["Global`*"]; width = 12;(*单幅宽度*)nw = 6;(*单幅列数*)height = \
50;(*单幅高度*)nh = 1;(*单幅行数*)hxyData =
 ImageData[
  ColorNegate@
   Binarize[
    Rasterize["闲", RasterSize -> height,
     ImageSize -> {width nw, height nh},
     Background -> White]]];(*在r行c列处点的高度函数*)pm0 =
 Range[width];(*初始化点的位置信息*)r = nh height;
Dynamic[Row[{ProgressIndicator[r/nh/height], "\t已完成：",
     Floor[100 r/nh/height], "%"}]](*显示进度*) randomPoint =
 RandomChoice[
  CharacterRange["A", "Z"], {height nh,
   width}];(*随机生成单幅母板*)picString =
 Table[If[c == 1, pm = pm0];
  randomPoint[[Mod[r, height, 1],
    pm[[Mod[c, width, 1]]] =
     pm[[Mod[c + hxyData[[r, c]], width, 1]]]]], {r, nh height}, {c,
   nw width}]; picString =
 ArrayFlatten[{{randomPoint, picString}}];(*在字符块左侧加一列*)blankStr =
 StringJoin[
  ConstantArray[" ",
   Floor[width (nw + 1)/2 - width/2]]];(*空白字符串*)firstLine =
 blankStr <> "O" <> StringJoin[ConstantArray[" ", width - 1]] <> "O" <>
   blankStr <> "\n";(*首行字符串*)firstLine <>
 StringRiffle[picString, "\n", ""](*文字三维立体画*)

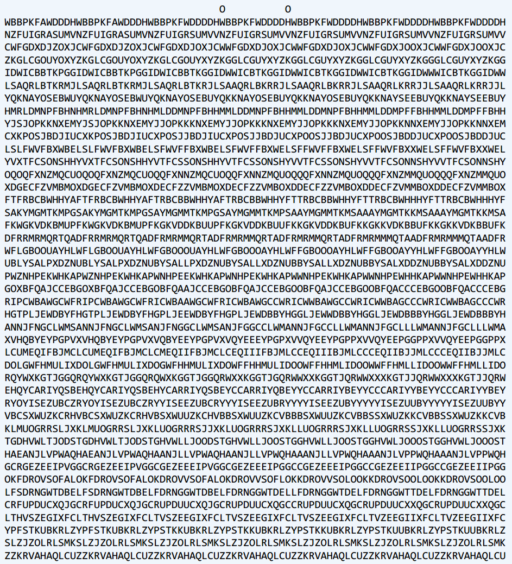

现在你也可以这样加密了

O           O
WBBPKFAWDDDHWBBPKFAWDDDHWBBPKFWDDDDHWBBPKFWDDDDHWBBPKFWDDDDHWBBPKFWDDDDHWBBPKFWDDDDH
NZFUIGRASUMVNZFUIGRASUMVNZFUIGRSUMVVNZFUIGRSUMVVNZFUIGRSUMVVNZFUIGRSUMVVNZFUIGRSUMVV
CWFGDXDJZOXJCWFGDXDJZOXJCWFGDXDJOXJCWWFGDXDJOXJCWWFGDXDJOXJCWWFGDXJOOXJCWWFGDXJOOXJC
ZKGLCGOUYOXYZKGLCGOUYOXYZKGLCGOUYXYZKGGLCGUYXYZKGGLCGUYXYZKGGLCGUYXYZKGGGLCGUYXYZKGG
IDWICBBTKPGGIDWICBBTKPGGIDWICBBTKGGIDWWICBTKGGIDWWICBTKGGIDWWICBTKGGIDWWWICBTKGGIDWW
LSAQRLBTKRMJLSAQRLBTKRMJLSAQRLBTKRJLSAAQRLBKRRJLSAAQRLBKRRJLSAAQRLKRRJJLSAAQRLKRRJJL
YQKNAYOSEBWUYQKNAYOSEBWUYQKNAYOSEBUYQKKNAYOSEBUYQKKNAYOSEBUYQKKNAYSEEBUYQKKNAYSEEBUY
HMRLDMNPFBHNHMRLDMNPFBHNHMLDDMNPFBHHMMLDDMNPFBHHMMLDDMNPFBHHMMLDDMPFFBHHMMLDDMPFFBHH
YJSJOPKKNXEMYJSJOPKKNXEMYJJOPKKKNXEMYJJOPKKKNXEMYJJOPKKKNXEMYJJOPKKNNXEMYJJOPKKNNXEM
CXKPOSJBDJIUCXKPOSJBDJIUCXPOSJJBDJIUCXPOSJJBDJUCXPOOSJJBDJUCXPOOSJBDDJUCXPOOSJBDDJUC
LSLFWVFBXWBELSLFWVFBXWBELSFWVFFBXWBELSFWVFFBXWELSFFWVFFBXWELSFFWVFBXXWELSFFWVFBXXWEL
YVXTFCSONSHHYVXTFCSONSHHYVTFCSSONSHHYVTFCSSONSHYVVTFCSSONSHYVVTFCSONNSHYVVTFCSONNSHY
OQOQFXNZMQCUOQOQFXNZMQCUOQQFXNNZMQCUOQQFXNNZMQUOQQQFXNNZMQUOQQQFXNZMMQUOQQQFXNZMMQUO
XDGECFZVMBMOXDGECFZVMBMOXDECFZZVMBMOXDECFZZVMBOXDDECFZZVMBOXDDECFZVMMBOXDDECFZVMMBOX
FTFRBCBWHHYAFTFRBCBWHHYAFTRBCBBWHHYAFTRBCBBWHHYFTTRBCBBWHHYFTTRBCBWHHHYFTTRBCBWHHHYF
SAKYMGMTKMPGSAKYMGMTKMPGSAYMGMMTKMPGSAYMGMMTKMPSAAYMGMMTKMSAAAYMGMTKKMSAAAYMGMTKKMSA
FKWGKVDKBMUPFKWGKVDKBMUPFKGKVDDKBUUPFKGKVDDKBUUFKKGKVDDKBUFKKGKKVDKBBUFKKGKKVDKBBUFK
DFRRMRMQRTQADFRRMRMQRTQADFRMRMMQRTADFRMRMMQRTADFRMRMMQRTADFRMRMMMQTAADFRMRMMMQTAADFR
WFLGBOOUAYHLWFLGBOOUAYHLWFGBOOOUAYHLWFGBOOOAYHLWFFGBOOOAYHLWFFGBOOAYYHLWFFGBOOAYYHLW
UBLYSALPXDZNUBLYSALPXDZNUBYSALLPXDZNUBYSALLXDZNUBBYSALLXDZNUBBYSALXDDZNUBBYSALXDDZNU
PWZNHPEKWHKAPWZNHPEKWHKAPWNHPEEKWHKAPWNHPEKWHKAPWWNHPEKWHKAPWWNHPEWHHKAPWWNHPEWHHKAP
GOXBFQAJCCEBGOXBFQAJCCEBGOBFQAAJCCEBGOBFQAJCCEBGOOBFQAJCCEBGOOBFQACCCEBGOOBFQACCCEBG
RIPCWBAWGCWFRIPCWBAWGCWFRICWBAAWGCWFRICWBAWGCCWRICWWBAWGCCWRICWWBAGCCCWRICWWBAGCCCWR
HGTPLJEWDBYFHGTPLJEWDBYFHGPLJEEWDBYFHGPLJEWDBBYHGGLJEWWDBBYHGGLJEWDBBBYHGGLJEWDBBBYH
ANNJFNGCLWMSANNJFNGCLWMSANJFNGGCLWMSANJFGGCCLWMANNJFGCCLLWMANNJFGCLLLWMANNJFGCLLLWMA
XVHQBYEYPGPVXVHQBYEYPGPVXVQBYEEYPGPVXVQYEEEYPGPXVVQYEEYPGPPXVVQYEEPGGPPXVVQYEEPGGPPX
LCUMEQIFBJMCLCUMEQIFBJMCLCMEQIIFBJMCLCEQIIIFBJMLCCEQIIIBJMLCCCEQIIBJJMLCCCEQIIBJJMLC
DOLGWFHMULIXDOLGWFHMULIXDOGWFHHMULIXDOWFFHHMULIDOOWFFHHMLIDOOWWFFHMLLIDOOWWFFHMLLIDO
RQYWXKGTJGGQRQYWXKGTJGGQRQWXKGGTJGGQRWXXKGGTJGQRWWXXKGGTJQRWWXXXKGTJJQRWWXXXKGTJJQRW
EHQYCARIYQSBEHQYCARIYQSBEHYCARRIYQSBEYCCARRIYQBEYYCCARRIYBEYYCCCARIYYBEYYCCCARIYYBEY
RYOYISEZUBCZRYOYISEZUBCZRYYISEEZUBCRYYYISEEZUBRYYYYISEEZUBYYYYYISEZUUBYYYYYISEZUUBYY
VBCSXWUZKCRHVBCSXWUZKCRHVBSXWUUZKCHVBBSXWUUZKCVBBBSXWUUZKCVBBSSXWUZKKCVBBSSXWUZKKCVB
KLMUOGRRSLJXKLMUOGRRSLJXKLUOGRRRSJJXKLUOGRRRSJXKLLUOGRRRSJXKLLUOGRRSSJXKLLUOGRRSSJXK
TGDHVWLTJODSTGDHVWLTJODSTGHVWLLJOODSTGHVWLLJOOSTGGHVWLLJOOSTGGHVWLJOOOSTGGHVWLJOOOST
HAEANJLVPWAQHAEANJLVPWAQHAANJLLVPWAQHAANJLLVPWQHAAANJLLVPWQHAAANJLVPPWQHAAANJLVPPWQH
GCRGEZEEIPVGGCRGEZEEIPVGGCGEZEEEIPVGGCGEZEEEIPGGCCGEZEEEIPGGCCGEZEEIIPGGCCGEZEEIIPGG
OKFDROVSOFALOKFDROVSOFALOKDROVVSOFALOKDROVVSOFLOKKDROVVSOLOOKKDROVSOOLOOKKDROVSOOLOO
LFSDRNGWTDBELFSDRNGWTDBELFDRNGGWTDBELFDRNGGWTDELLFDRNGGWTDELFDRNGGWTTDELFDRNGGWTTDEL
CRFUPDUCXQJGCRFUPDUCXQJGCRUPDUUCXQJGCRUPDUUCXQGCCRUPDUUCXQGCRUPDUUCXXQGCRUPDUUCXXQGC
LTHVSZEGIXFCLTHVSZEGIXFCLTVSZEEGIXFCLTVSZEEGIXFCLTVSZEEGIXFCLTVZEEGIIXFCLTVZEEGIIXFC
YPFSTKUBKRLZYPFSTKUBKRLZYPSTKKUBKRLZYPSTKKUBKRLZYPSTKKUBKRLZYPSTKUUBKRLZYPSTKUUBKRLZ
SLZJZOLRLSMKSLZJZOLRLSMKSLZJZOLRLSMKSLZJZOLRLSMKSLZJZOLRLSMKSLZJZOLRLSMKSLZJZOLRLSMK
ZZKRVAHAQLCUZZKRVAHAQLCUZZKRVAHAQLCUZZKRVAHAQLCUZZKRVAHAQLCUZZKRVAHAQLCUZZKRVAHAQLCU
NUBMRXWNMYJWNUBMRXWNMYJWNUBMRXWNMYJWNUBMRXWNMYJWNUBMRXWNMYJWNUBMRXWNMYJWNUBMRXWNMYJW
BZBQNZKLPGFSBZBQNZKLPGFSBZBQNZKLPGFSBZBQNZKLPGFSBZBQNZKLPGFSBZBQNZKLPGFSBZBQNZKLPGFS
OZNFHRVKXCYSOZNFHRVKXCYSOZNFHRVKXCYSOZNFHRVKXCYSOZNFHRVKXCYSOZNFHRVKXCYSOZNFHRVKXCYS
VHBBZSVPJWGOVHBBZSVPJWGOVHBBZSVPJWGOVHBBZSVPJWGOVHBBZSVPJWGOVHBBZSVPJWGOVHBBZSVPJWGO
IDTSKSEJOTCEIDTSKSEJOTCEIDTSKSEJOTCEIDTSKSEJOTCEIDTSKSEJOTCEIDTSKSEJOTCEIDTSKSEJOTCE
LTJXMMGVMIRHLTJXMMGVMIRHLTJXMMGVMIRHLTJXMMGVMIRHLTJXMMGVMIRHLTJXMMGVMIRHLTJXMMGVMIRH
XGTNEIGETZKTXGTNEIGETZKTXGTNEIGETZKTXGTNEIGETZKTXGTNEIGETZKTXGTNEIGETZKTXGTNEIGETZKT
